隱藏在豪宅背後的致命危機：為什麼大板磚會掉？
當前室內設計趨勢追求「無縫感」，120x240cm 甚至更大尺寸的**大板磚（Large Format Porcelain Slabs）**已成為豪宅標配。然而，多數業主與設計師將預算投入在昂貴的磁磚本身，卻在最關鍵的「輔料」——磁磚黏著劑上掉以輕心。磁磚脫落、空鼓、開裂，九成以上的成因並非磁磚質量問題，而是黏著劑等級不足或施工工法錯誤。
傳統磁磚師傅習慣使用「水泥砂漿加溢膠泥」的土法煉鋼模式。這種所謂的「加強版水泥」對於吸水率極低（<0.5%）的現代全瓷化磁磚完全無效。一旦環境發生熱脹冷縮，或是建築物產生微震動，磁磚與結構層之間會因為應力無法釋放而直接剝離。一片重量達 40-60 公斤的大板磚若從牆面掉落，造成的損害不只是裝潢修繕費，更是嚴重的居家安全隱患。
破解歐盟標準：C1 與 C2 的本質差異
挑選黏著劑時，必須認明 EN 12004（歐盟標準）或 ISO 13007（國際標準） 的檢測等級。這是判斷黏著劑性能的唯一科學依據，而非聽信師傅的「經驗談」。
C1（標準型水泥基黏著劑）： 其拉拔強度要求僅為 ≥ 0.5 N/mm²。這類產品僅適用於吸水率高、尺寸小（30x60cm 以下）的陶質磚或石質磚。若用於大坪數地坪或牆面大板磚，其黏結力根本不足以抵禦重力與環境應力。
C2（改良型水泥基黏著劑）： 拉拔強度要求加倍，需達到 ≥ 1.0 N/mm²。對於低吸水率的玻化磚、全瓷化磁磚，C2 等級是進入安全門檻的「基本配備」。它含有更高比例的高分子聚合物，能與磁磚背面的緻密結構產生化學鍵結，而非僅靠物理抓附。
S1 與 S2：決定 20 年不掉落的「柔韌性」指標
對於大尺寸磁磚而言，「柔韌性（Deformability）」比「黏結強度」更重要。 大板磚受熱時產生的位移量遠高於小塊磁磚，如果黏著劑太硬（如純水泥或 C1 級），磁磚會因為無處釋放壓力而產生「擠壓空鼓」甚至爆裂。
| 等級標示 | 名稱 | 橫向變形量要求 | 適用場景 |
|---|---|---|---|
| S1 | 柔韌型 | 2.5mm ≤ 位移量 < 5mm | 室內大板磚、地暖系統、輕隔間牆面 |
| S2 | 高柔韌型 | 位移量 ≥ 5mm | 建築外牆、木構造建築、極端溫差環境 |
大板磚施工必須選擇 C2S1 以上等級。 S1 等級代表黏著劑在固化後具有彈性，能像緩衝墊一樣吸收建築結構與磁磚之間的剪力位移。省略這個等級，等於是讓磁磚處於隨時可能因氣溫變化而崩彈的危險狀態。
為什麼「加強版水泥」是施工謊言？
工地常見師傅私自在大底水泥中混入樹脂液或所謂的「磁磚增強劑」。這種做法極其危險，原因如下：
- 比例不精確： 現場隨意調配無法保證化學反應的穩定性，導致黏結力不均勻。
- 收縮率控制差： 水泥砂漿固化過程中收縮率極高，容易在大板磚背面形成應力集中點，引發隱形裂縫。
- 缺乏潤濕性： 專業磁磚膠（如 C2 級）含有潤濕劑，能確保膠漿完全滲透進磁磚背面的微孔隙。傳統水泥砂漿僅是「貼」上去，而非「融合」。
拒絕任何未經原廠預拌的添加物。 合格的黏著劑應是在工廠內精確配比的預拌乾粉，現場僅能加水攪拌。
大板磚施工的黃金準則：雙面佈膠與揉壓

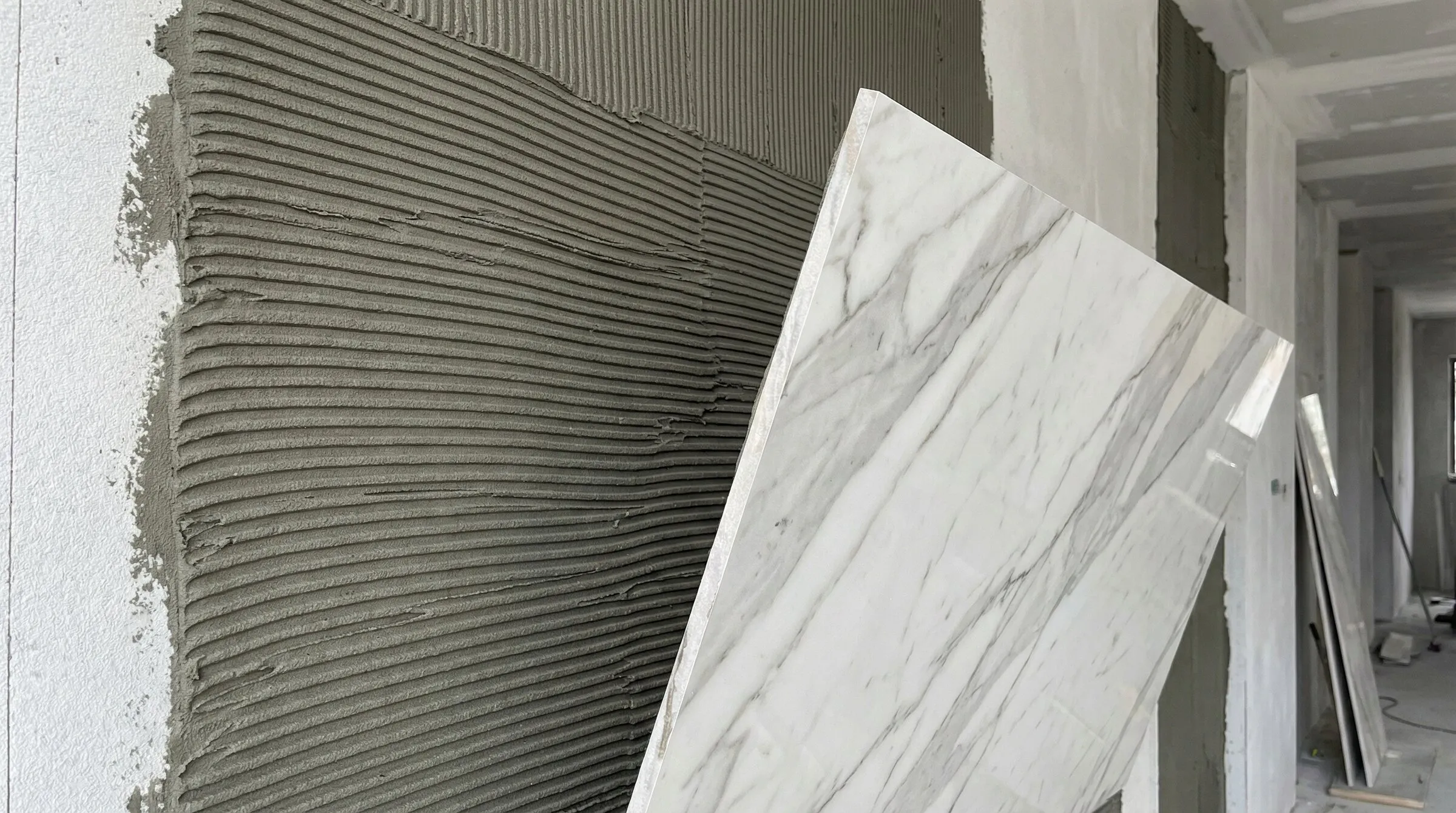

選對了 C2S1 黏著劑只是成功的一半，工法不對依然會產生空鼓。針對 90x180cm 以上的規格，必須執行**「雙面佈膠（Double Coating）」**：
- 基層抹灰： 使用齒狀抹刀在牆面或地面刮出均勻條紋。
- 背填處理： 在磁磚背面同樣刮上一層薄膠，確保 100% 的接觸面積。
- 同向梳理： 牆面與磚背的條紋必須保持平行，以便在揉壓時將空氣排出。
空鼓率必須低於 5%。 一旦空鼓超過標準，該處會成為應力薄弱點。對於牆面大板磚，任何一點空鼓都是日後整片脫落的導火線。
預算分配的正確邏輯：別在看不見的地方省錢
在建材預算中，黏著劑的費用通常僅佔磁磚採購成本的 5% - 10%。然而，許多業主為了省下每包幾百元的差價，選擇了 C1 等級或劣質輔料。這種省錢方式極度不理性。
若發生脫落，損失包括：
- 原有昂貴大板磚毀損（無法二次利用）。
- 清除舊有硬化水泥的拆除費。
- 居住狀態下的粉塵污染與施工噪音。
- 最嚴重的：人身安全事故的法律賠償與心理負擔。
強烈建議： 在簽署合約時，明確要求磁磚黏著劑規格必須符合 EN 12004 C2S1 等級，並要求承包商提供產品規格書（TDS）與出廠證明。確保每一包進入工地的黏著劑，都是為了承載那片厚重精緻的大板磚而生。
